スチールテックが備える設備一覧
スチールテックでは、高速リニアレーザー加工機・複合機をはじめとした最新機器を数々取り揃え、
テーブルスポット溶接機も多数配備し、溶接工程の強化も怠りません。
これらの機器を活用し、お客様の加工ニーズに幅広くご対応いたします。
主要設備
ファイバーレーザー加工機
| メーカー・機種 | アマダ VENTIS-3015AJe |
|---|---|
| スペック概要 | 1550×3070 4kw 軟鉄6㎜ ステンレス20㎜ アルミ16㎜ 銅8㎜ 真鍮10㎜（全てクリーンカット時） |
| 特長 | ファイバーレーザー4kwによる銅や真鍮の非鉄金属加工が可能になりました。また、レーザービーム軌跡を自在にコントロールすることで、低ドロスの高品位な製品をご提供します。 |
ファイバーレーザー複合機（タレパン＋レーザー）
| メーカー・機種 | アマダ LC-2012C1AJe |
|---|---|
| スペック概要 | 1270×2000 3kw 軟鉄6㎜ ステンレス6㎜ アルミ6㎜ 銅6㎜ 真鍮6㎜（全てクリーンカット時） |
| 特長 | タレパン～成型～タップ～レーザー加工までを1台に集約。従来の小ロット加工からファイバーレーザーを活かした大ロットまで、幅広い対応が可能です。 |
タレットパンチプレス
| メーカー・機種 | アマダ EMZ-3510MⅡ |
|---|---|
| スペック概要 | 1270×2500 t30 ステンレス3mm アルミ5mm 軟鉄3.2mm |
| 特長 | サーボモータによる高速パンチングを実現、切削タップの採用で工程を集約化。また、裏キズの少ない加工が可能になりました。 |
マイスポット（テーブル式エアースポット溶接機）
| メーカー・機種 | 向洋技研 |
|---|---|
| スペック概要 | t0.5～t3.2 のステンレス､軟鉄 |
| 特長 | 水平ガン､垂直ガンを搭載している為､筐体品も歪の少ないスポット溶接のみで完成が可能｡ TIGやAW溶接に比べ短時間で加工でき､コスト削減に大きく貢献致します｡ |
ファイバーレーザー溶接機
| メーカー・機種 | アマダ FLW-1500MT 1.5kw |
|---|---|
| スペック概要 | 鉄・ステンレス・アルミ 各種～4.0t |
| 特長 | 細いレーザー光で入熱を最小限に抑えた焼け・歪みの少ない高品位な溶接が可能です。ハンドワークの利点とビーム幅の制御を行うことで、様々な板金形状の溶接に対応致します。 |
YAGレーザー溶接機
| メーカー・機種 | 日本ウエルディング PLS-P40 |
|---|---|
| スペック概要 | 550w t0.3～t2.0 軟鉄 t0.3～t2.5 ステンレス |
| 特長 | アルゴン溶接に比べ歪が極端に少ない溶接が可能｡ ペンタイプのハンドワーク式にワイヤー送給装置も装着可能で単産～量産製品まで幅広く対応します｡用途に合わせた、その他溶接機も所有しております。 |
NC自動スタッド溶接機
| メーカー・機種 | アマダ GUNMAN1000Ⅱ |
|---|---|
| スペック概要 | 1100×1100 ボルト（M3～M8）ナット（M3～M4） t0.6～t6.0ステンレス、軟鉄 |
| 特長 | NC制御によりスタッドの位置ズレや溶接ピッチズレ（プラスマイナス0.2）の無い高精度溶接機。 ハンドガンで発生しやすい「うっかり」の打ち忘れも無く安心した製品を御提供します｡ |

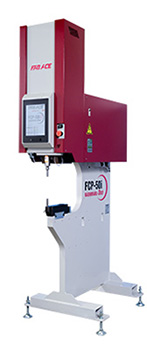

ハイブリッドカシメ機
| メーカー・機種 | ファブエース FCP-50i |
|---|---|
| スペック概要 | 鉄・ステンレス・アルミに対応 |
| 特長 | 油圧とサーボモーターのハイブリッド設計に、ボールネジを採用しました。アルミ材などへの低圧カシメも可能となり、母材への負担（歪み）が最小に抑えられます。 |
プレスブレーキ
| メーカー・機種 | アマダ HD-8025NT |
|---|---|
| スペック概要 | 2500mm 80ton |
| 特長 | 6軸バックゲージによる多彩で変化に富んだ曲げ加工が可能です。またNCによる高速・高精度制御を実現し、大小幅広い対応もしております。 |
NC自動タッピングマシーン
| メーカー・機種 | アマダ CTS-900NT |
|---|---|
| スペック概要 | 900×1100 t4.5迄 M2～M6 |
| 特長 | M2～M6の4種を1サイクルで加工出来ます｡ 漏れ等の人的ミスが無く､タップの種類､数が多い場合でも安心した製品を御提供します｡ |
自動平面バリ取り機
| メーカー・機種 | エステーリンク ME-2307 |
|---|---|
| スペック概要 | t0.8～t3.2 のステンレス､軟鉄､アルミ 巾1000mm |
| 特長 | 研磨ブラシ方式のバリ取り機です｡ 偏芯運動をする回転ブラシにより万遍無く研磨でき均一な仕上がりを実現｡ 面取り加工の多い製品やレーザーエッジが気になる製品に最適です｡ |

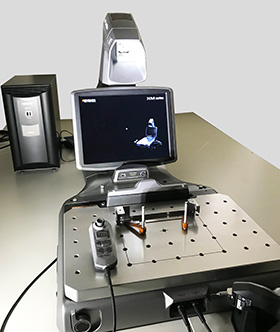

3次元測定機
| メーカー・機種 | キーエンス XM-1200 |
|---|---|
| スペック概要 | 測定範囲：600mm×300mm×200mm 測定精度：±3μm |
| 特長 | ①繰り返し寸法精度が±3μmと高精度測定が可能です。 ②公差を登録することで測定結果を自動判別。さらに画像付きの検査成績書も発行できます。 ③リピート品の測定は、製品登録することで標準化が可能に。測定者変更による測定結果の差異が生じません。 |
車両 トラック (4t ウイング)
| メーカー・機種 | 日野 |
|---|---|
| スペック概要 | 1100×1100 のパレットが10枚 |
| 特長 | 研磨ウイング（屋根）付の為、雨で大事な製品を濡らす心配無くお届けします｡ その他、三菱の2tトラックも所有しております。 |
その他の設備一覧
| 機械名 | メーカー | 機種 | 特長・能力 | 台数 |
|---|---|---|---|---|
| リニアレーザー加工機 | アマダ | LC-3015F1NT | 4kw 1550×3070 | 1 |
| タレパン | アマダ | EM-255MⅡe | 1270×1270 20トン 軟鉄3.2㎜まで | 1 |
| シャーリング | アマダ | DCT1265N | 1.2m | 1 |
| プレスブレーキ | アマダ | FBD-1025NT | 2.5m | 1 |
| プレスブレーキ | アマダ | HD-8025NT | 2.5m | 2 |
| プレスブレーキ | アマダ | FBD-8020NT | 2.0m | 1 |
| プレスブレーキ | アマダ | HD-5020NT | 2.0m | 2 |
| プレスブレーキ | アマダ | HDS-5020NT | 2.0m | 1 |
| プレスブレーキ | アマダ | RG-50 | 2.0m | 1 |
| プレスブレーキ | コマツ | PAS-5020 | 2.0m | 2 |
| プレスブレーキ | コマツ | PAS-35 | 1.2m | 1 |
| プレス | アマダ | TP-45C | 45ton | 1 |
| プレス | コマツ | OBS-35-3 | 35ton | 1 |
| カシメ機 | ファブエース | FCP-5000 | 自動送給装置により手動に比べ圧倒的なスピードを実現しているため量産加工に大きく貢献致します｡ | 1 |
| ファイバーレーザー溶接機 | フィジカルフォトン | 1.5kw | 1 | |
| CO2半自動溶接機 | 松下・ダイヘン | フルデジタル制御での安定した溶接を実現しています｡ 又､スパッタを最少にする事が出来る為綺麗な製品作りに大変貢献しています｡ 350w ・ t0.6～t6.0 軟鉄 ・ t0.8～t6.0 ｽﾃﾝﾚｽ |
9 | |
| アルゴン溶接機 | 松下・ダイヘン | フルデジタル制御にて微小電流でも安定した溶接を実現しています｡ 薄板でも歪の少ない溶接が可能｡ | 11 | |
| テーブル式エアースポット溶接機 | 向洋技研 | 6 | ||
| エアースポット溶接機 | 松下,アマダ | YR-350 , ID40ⅡHP | 12 | |
| タレパン金型用研磨機 | アマダ | TOGUⅢ | 1 | |
| ロール加工機 | 1.0m | 3 | ||
| ボール盤 | 3 | |||
| 車輛 リフト | TCM | 2.5ton | 1 | |
| 車輛 リフト | TCM | 1.5ton | 3 | |
| CAD | CADMAC | NEX BASIC | 3Dデータ対応 | 3 |
| 3DCAD | アマダ | VP3PROD | 3Dデータ対応 | 1 |
| CAD,CAM | アマダ | AP-100 | 2 |
